NK-33XZ型12寸影像增强器
NK-33XZ型12寸影像增强器
1、概述
NK-33XZ型12寸影像增强器主要功能是将不可见光影像转换为可见光影像。加装在医用特殊TV输出装置上，可以用于透视和摄影。
2、结构
由影像增倍管、管容器、内置于管容器的专用高压电源以及驱动高压电源的低压电源构成。
3、用途
标称入射野尺寸为303mm（12 inch），主要适用于小C型臂（骨科）、胃肠机
NK-33XZ型影像增强器可以用于替换东芝E5765系列影像增强器。
4、主要技术参数
有效入射视野 Useful entrance field size | 303±3mm | 215±3mm | 160±2mm
| 120±2mm
| 单位Unit | |
输出端直径 Output image diameter | 25±0.25 | _ | _ | _ | mm | |
中心分辨率 Central resolution | ≥34 | ≥44 | ≥50 | ≥54 | Lp/mm | |
转换因素 Conversion | 1 | ≥30 | _ | _ | _ | (cd/㎡)/(μGy/s) |
2 | ≥263 | _ | _ | _ | (cd/㎡)/(mR/s) | |
对比度 Contrast | 0.1 | ≥32:1 | _ | _ | _ | :1 |
10mm | ≥16:1 | _ | _ | _ | :1 | |
DQE | 65 | % | ||||
5、标准配置
① 增强器：1台 ② 说明书：1本 ③ 合格证：1份 ④ 安装调试报告单：1份

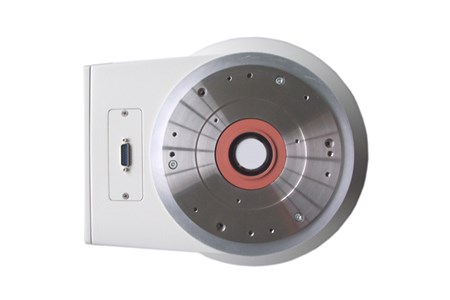

6、细节图
