NK-15XZ-Ⅱ型X射线影像增强器6″
NK-15XZ-Ⅱ型X射线影像增强器6″
1、概述:
华鼎电子®NK-15XZ-Ⅱ型X射线影像增强器6"是将X射线影像转换为可见光影像输出的电子设备。加装在X射线TV装置上,用于X射线透视、摄影。
2、结构:
华鼎电子®NK-15XZ-Ⅱ型X射线影像增强器由X射线影像增倍管、管容器、内置于管容器内的专用高压电源以及驱动高压电源的低压电源构成。
3、用途:
华鼎电子®NK-15XZ-Ⅱ型X射线影像增强器的标称入射野尺寸为150mm(6 inch),主要适用于小C型臂、碎石机及工业检测X光机等。
4、主要技术参数:
(1)光电性能:
输入屏尺寸:150 mm
有效入射野尺寸:145 mm
输出影像直径:15 mm
极限分辨率:48 Lp/cm
(2)低压电源性能参数:
输入电压:86V ~ 265V
输入电源频率:50Hz/60Hz
输出电压:24V±0.5V
输出电流(有效值):1.5A
5、标准配置:
① 24V电源盒:1个
② 24V电源线:2条
③ 接地线:1条
④ 增强器:1只
⑤ 说明书:1本
⑥ 合格证:1份

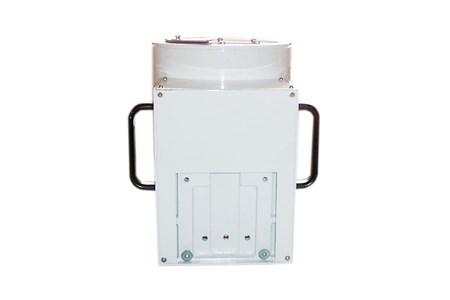

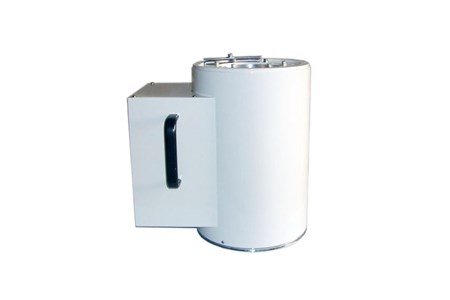

6、细节图:
